Input Module

다중 입력 확장 모듈

제품 특징 시스템 구성도 제품 사양 관련 제품 다운로드
문의하기 공유하기
Input Module은 Supervised Input(12채널), 릴레이(2채널), AUX 입력(2채널)과 탬퍼 입력(1채널)을 지원하며 하나의 마스터 장치에 RS-485 체인으로 최대 31대까지 연결할 수 있는 다중 입력 제어 모듈입니다. 감지 센서나 출입문 등을 연동하여 사용할 수 있으며 다른 시스템과 손쉽게 무전압 접점(Dry Contact) 방식으로 연동할 수 있습니다.

제품 특징

다수의 입력에 대한 릴레이 설정

12개의 Supervised input을 통하여 다수의 입력 신호에 따른
동작을 설정할 수 있습니다.

오프라인 작동

Input Module은 마스터 장치와의 연결이 끊긴 상태에서도 감지된 입력에 대하여 릴레이를 동작시킬 수 있습니다.
Input Module은 오프라인 상태에서도 최대 10개까지 로그를 저장할 수 있습니다.(오류 등에 대한 이벤트 로그 분석 가능)

AUX 입력과 탬퍼 입력

Input Module은 외부 요인에 의해 마스터 장치와 분리될 경우, 경보를 울리거나 이벤트 로그를 남길 수 있는 1개의 탬퍼 입력을 포함, 총 3개의 AUX 입력을 지원합니다.

시스템 구성도

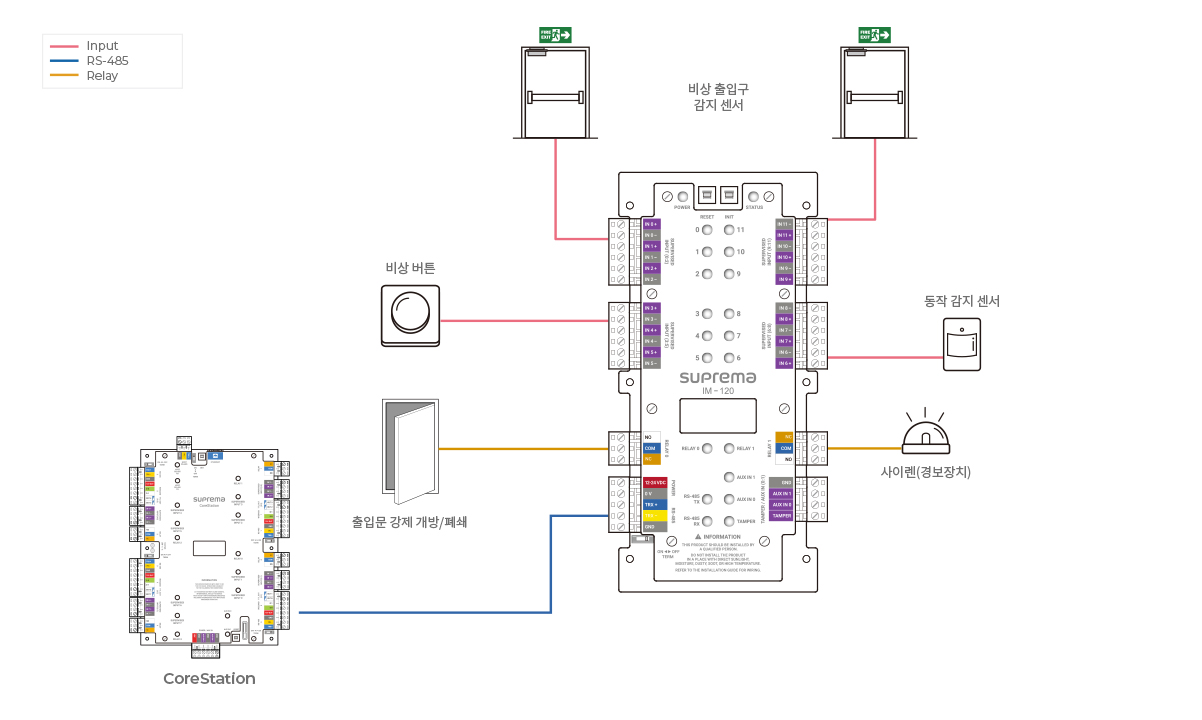

Input Module 시스템 구성도

제품 사양

스크롤을 좌/우로 움직이세요

스크롤을 좌/우로 움직이세요

모델명

저장 용량

  • 최대 텍스트 로그

일반

  • CPU

  • 메모리

  • LED

  • 동작 온도

  • 보관 온도

  • 동작 습도

  • 보관 습도

  • 무게

  • 치수(WxHxD, mm)

  • 인증

인터페이스

  • RS-485

  • RS-485 통신 프로토콜

  • TTL 입력

  • 릴레이

  • Supervised 입력

  • AUX 입력

  • 탬퍼

전기 규격

  • 전원

IM-120

포트당 10개1)

Cortex M3 72 MHz

512 KB Flash + 64 KB SRAM

다중 색상

-20°C ~ 60°C

-40°C ~ 70°C

0% ~ 95%, 비응축

0% ~ 95%, 비응축

203 g

90 x 190 x 21 (mm)

CE, UKCA, KC, FCC, RCM, RoHS, REACH, WEEE

1 채널

OSDP V2 호환

12 채널(TTL 입력 또는 Supervised 입력 선택 가능)

2 채널

12 채널(TTL 입력 또는 Supervised 입력 선택 가능)

2 채널 (AC POWER FAIL)

1 채널

전압: 12 Vdc, 전류: 최대 0.2 A
전압: 24 Vdc, 전류: 최대 0.1 A

• 제품 사양은 성능 개선을 위해 예고 없이 변경될 수 있습니다.

1)네트워크 연결이 끊겼을 때 발생한 이벤트를 포트당 최대 10개까지 저장하며, 이벤트가 10개를 초과할 경우 먼저 발생한 이벤트 로그 순으로 삭제됩니다.

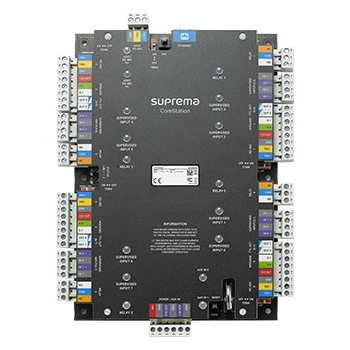

CoreStation

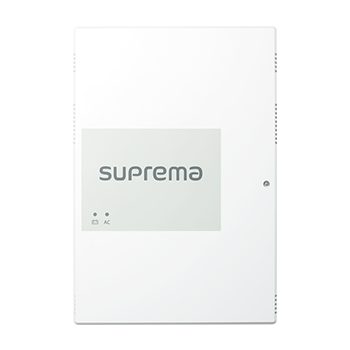

Enclosure
