Input Module

マルチ入力拡張モジュール

Input Moduleは、Supervised Input(12チャンネル)、リレー(2チャンネル)、AUX入力(2チャンネル)とタンパー入力(1チャンネル)をサポートし、1つのマスターデバイスにRS-485チェーンで最大31台まで接続できるマルチ入力制御モジュールです。感知センサーやドアなどを連動して使用することができ、他のシステムと簡単に無電圧接点(Dry Contact)方式で連動できます。

特徴

複数の入力に対するリレー設定

12個のSupervised inputを使用して、複数の入力信号に応じた動作が設定できます。

オフライン作動

Input Moduleは、マスターデバイスとの接続が切断された状態でも感知された入力に対してリレーを作動させることができます。
Input Moduleは、オフライン状態でも最大10個までログを保存することができます(エラーなどのイベントログの解析が可能)

AUX入力とタンパー入力

Input Moduleは、外部要因によりマスターデバイスから切り離された場合、アラームを鳴らしたり、イベントログを残すことができる1つのタンパー入力を含む、合計3つのAUX入力をサポートします。

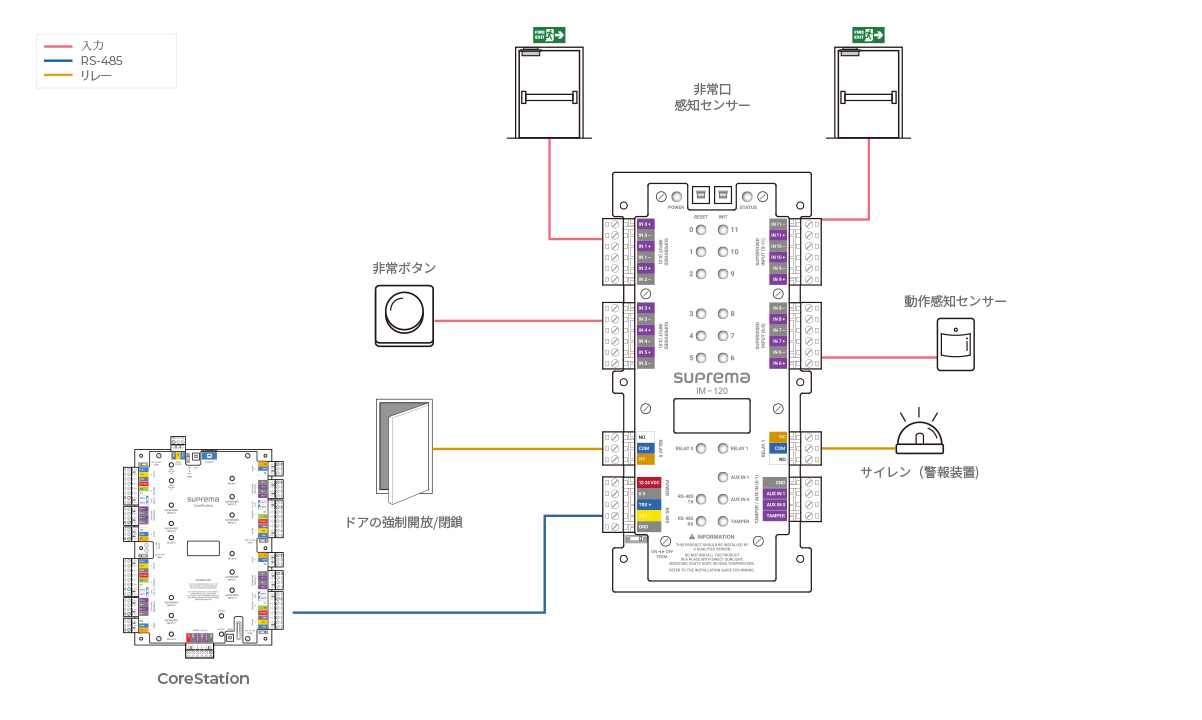

構成

Input Module Configuration

仕様

左右にスクロール

左右にスクロール

モデル名

容量

  • テキストログ

一般

  • CPU

  • メモリー

  • LED

  • 動作温度

  • 保管温度

  • 動作湿度

  • 保管湿度

  • 重量

  • 寸法(W x H x D、mm)

  • 証明書

インターフェイス

  • RS-485

  • RS-485 通信プロトコル

  • TTL 入力

  • リレー

  • 監視入力

  • AUX 入力

  • タンパー

電気関連

  • 電源

IM-120

10 ea per port1)

Cortex M3 72 MHz

512 KB Flash + 64 KB SRAM

マルチカラー

-20°C–60°C

-40°C–70°C

0%〜95%、非凝縮

0%〜95%、非凝縮

203 g

90 x 190 x 21 (mm)

CE, UKCA, KC, FCC, RCM, RoHS, REACH, WEEE

1 ch

OSDP V2 Compliant

12 ch (TTL Input or Supervised Input selectable)

2 リレー

12 ch (TTL Input or Supervised Input selectable)

2チャンネル(AC POWER FAIL)

1 ch

Voltage: 12 Vdc, Current: Max. 0.2 A
Voltage: 24 Vdc, Current: Max. 0.1 A

• 製品仕様は、改善のため予告なく変更されることがあります。

1)ネットワークと接続されていないときに発生するイベントについては、ポートごとに最大 10 件が保存できます。ポートに空きがなくなると、新しいイベントが記録されて最も古いイベントと置き換えられます。
