Input Module

Módulo de Extensión de Entradas Múltiples

Input Module o Módulo de Entrada es un módulo de extensión de entradas múltiples que puede controlar hasta 12 entradas supervisadas, 2 AUX, 1 interruptor contra alteraciones (tamper) y 2 relés. Se puede conectar un total de 31 unidades a un dispositivo maestro a través de una conexión RS485 en cascada. Permite el uso de entradas para interactuar con sensores o contactos de puerta, etc., además de proporcionar una interfaz simple de "contacto seco" para otros sistemas.

Características

Entradas múltiples configuradas
a varios relés

12 enlaces configurables de entradas supervisadas para M:N

Operación Offline

Cuando el Módulo de Entrada se desconecta de su dispositivo maestro, los enlaces entre las entradas y los relés seguirán funcionando. Mientras está fuera de línea, el Módulo de Entrada puede aún almacenar hasta 10 registros, que pueden ser usados para resolución de problemas

Entrada Auxiliar & Contra Alteraciones (Tamper)

El input Module también soporta 3 entradas AUX, incluyendo 1 dedicada para el interruptor Contra Alteraciones (Tamper), para detectar fallas en el suministro de energía, o estado de red (encendido/apagado) con el dispositivo maestro.

Configuración

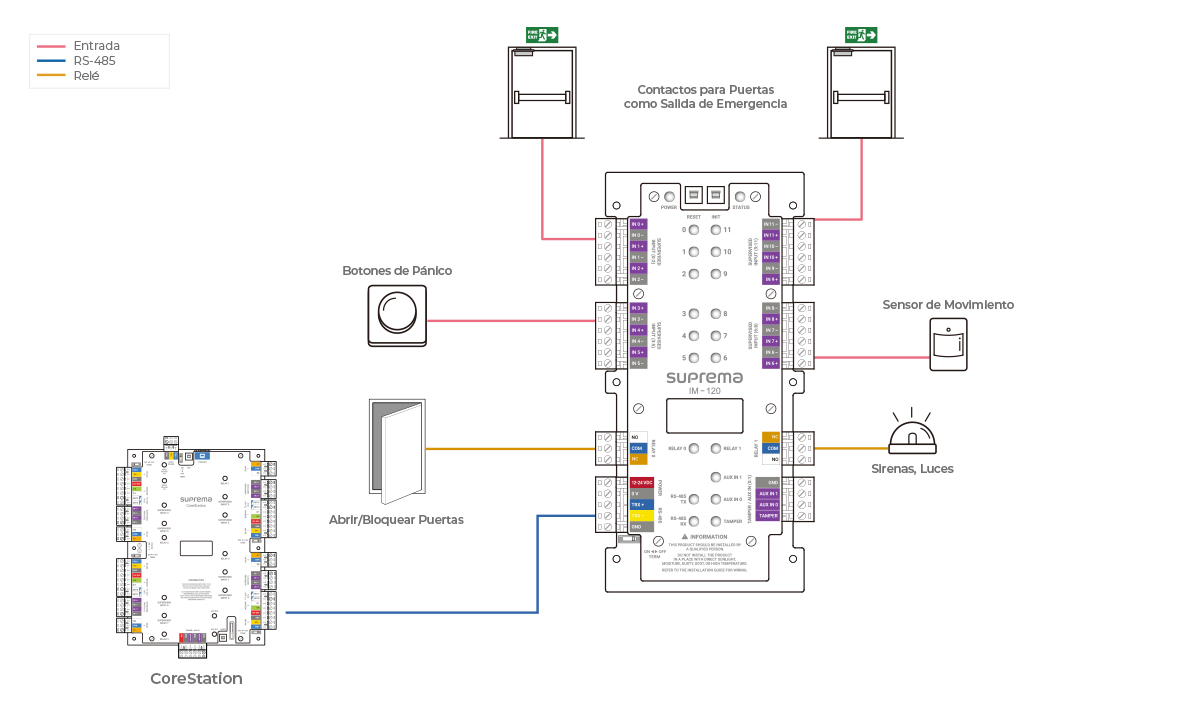

Input Module Configuration

Especificación

Desplazamiento a izquierda y derecha

Desplazamiento a izquierda y derecha

Nombre del modelo

Capacidad

  • Registro de texto

General

  • CPU

  • Memoria

  • LED

  • Temperatura de funcionamiento

  • Temperatura de almacenamient

  • Humedad de funcionamiento

  • Humedad de almacenamiento

  • Peso

  • Dimensiones(ancho x alto x profundidad, mm)

  • Certificaciones

Interfaz

  • RS-485

  • Protocolo de comunicación RS-485

  • Entrada TTL

  • Relé

  • Ingreso supervisado

  • Entrada AUX

  • Seguro contra alteraciones(Tamper)

Eléctrica

  • Alimentación

IM-120

10 c/u por puerto1)

Cortex M3 72 MHz

512 KB Flash + 64 KB SRAM

Multicolor

-20°C–60°C

-40°C–70°C

0 %–95 %, sin condensación

0 %–95 %, sin condensación

203 g

90 x 190 x 21 (mm)

CE, UKCA, KC, FCC, RCM, RoHS, REACH, WEEE

1 ch

OSDP V2 compliant

12 ch (TTL Input or Supervised Input selectable)

2 relés

12 ch (TTL Input or Supervised Input selectable)

2 ch (para fallas de Energia)

1 ch

Voltaje: 12 Vdc, Corriente: Máx. 0.2 A
Voltaje: 24 Vdc, Corriente: Máx. 0.1 A

• Las especificaciones del producto están sujetas a cambios sin previo aviso para mejorar.

1)Para los eventos que se producen cuando se pierde la conexión de red, se pueden guardar hasta 10 eventos por puerto. Cuando un puerto está lleno, cada nuevo evento registrado reemplazará el más antiguo.
