Suprema X-Station 2 ist ein vielseitiges & intelligentes Terminal, das RFID-Karten, Mobile Karten, Fingerprints sowie QR-Codes unterstützt und damit die ultimative Flexibilität in Bezug auf Berechtigungsoptionen und Systemdesign bietet. Ausgestattet mit sicherem Boot-Prozess, Open Supervised Device Protocol (OSDP) und Kamera für Bildprotokolle, verbessert die X-Station 2 die Sicherheit und schützt gleichzeitig die Benutzerdaten. Die X-Station 2 ist einfach zu installieren und zu warten mit Funktionen wie Power over Ethernet (PoE), intuitivem GUI auf einem 4" großen Touchscreen sowie IP65-Einstufung.

Funktionen

Suprema X-Station 2
Suprema X-Station 2
Multi-Technologie-Terminal
mit verschiedenen Credential-Optionen
Die X-Station 2 bietet mehrere Möglichkeiten zur Identifizierung von Nutzern. Sie unterstützt RFID-Karten, Smartphones, Fingerabdrücke sowie QR-Codes und bietet somit maximale Flexibilität beim Systemdesign.
Umfassende RFID-Karten Kompatibilität
Die X-Station 2 ist mit den meisten bestehenden RFID-Kartentechnologien kompatibel.
Sie unterstützt sowohl LF (125KHz) als auch HF (13,56MHz) RFID und somit Kartentypen wie EM, MIFARE, MIFARE Plus, iCLASS, DESFire und FeliCa.
Erhöhte Sicherheit
und Datenschutz
Die X-Station 2 schützt mit einem sicheren Boot-Prozess vor Malware-Angriffen und Datenschutzverletzungen. Durch die Unterstützung von OSDP (Open Supervised Device Protocol) verschlüsselt das Terminal die bidirektionale RS-485-Kommunikation. Mit der integrierten Kamera kann die X-Station 2 auch Bildprotokolle für zusätzliche Sicherheit erfassen.
Entwicklet für
einfache Handhabung
und Integration
Die X-Station 2 ermöglicht eine bequeme Installation mit wenig Verkabelung, da sie Power over Ethernet (PoE) sowie verschiedene Schnittstellen wie Wiegand, RS-485, TTL-Eingang und Relais unterstützt.
Mit der Schutzart IP65 ist die X-Station 2 staubdicht, wasserfest und wartungsfreundlich.

Modernste
Fingerabdruckererkennung

Die X-Station 2 ist mit einem hochmodernen Fingerabdruckerkennungsmodul ausgestattet und bietet eine erstklassige Leistung (Abgleich von 5.000 Vorlagen pro Sekunde) und Sicherheit. Der MINEX-zertifizierte Algorithmus erkennt zudem gefälschte Fingerabdrücke und verschlüsselt die Fingerabdruckdaten.
* Das Fingerabdruck-Modul ist nur für die Modelle XS2-ODPB und XS2-OAPB verfügbar.
Touchscreen mit bedienerfreundlicher, intuitiver Benutzeroberfläche
Die X-Station 2 ermöglicht einen schnellen und einfachen Zugriff auf Funktionen über den 4 " großen kapazitiven Touchscreen. Das Display kann für Branding-Zwecke angepasst werden.
Großer Speicher für
Nutzer sowie Ereignissprotokolle
Der große Speicher der X-Station 2 kann jede Anforderung von Unternehmen ausreichend erfüllen. Durch 16 GB Flash und 1 GB RAM können bis zu 500.000 Benutzer,
5 Millionen Textprotokolle und 50.000 Bildprotokolle gespeichert werden.
BENUTZER500,000
BILDPROTOKOLLE50,000
TEXTPROTOKOLLE5,000,000

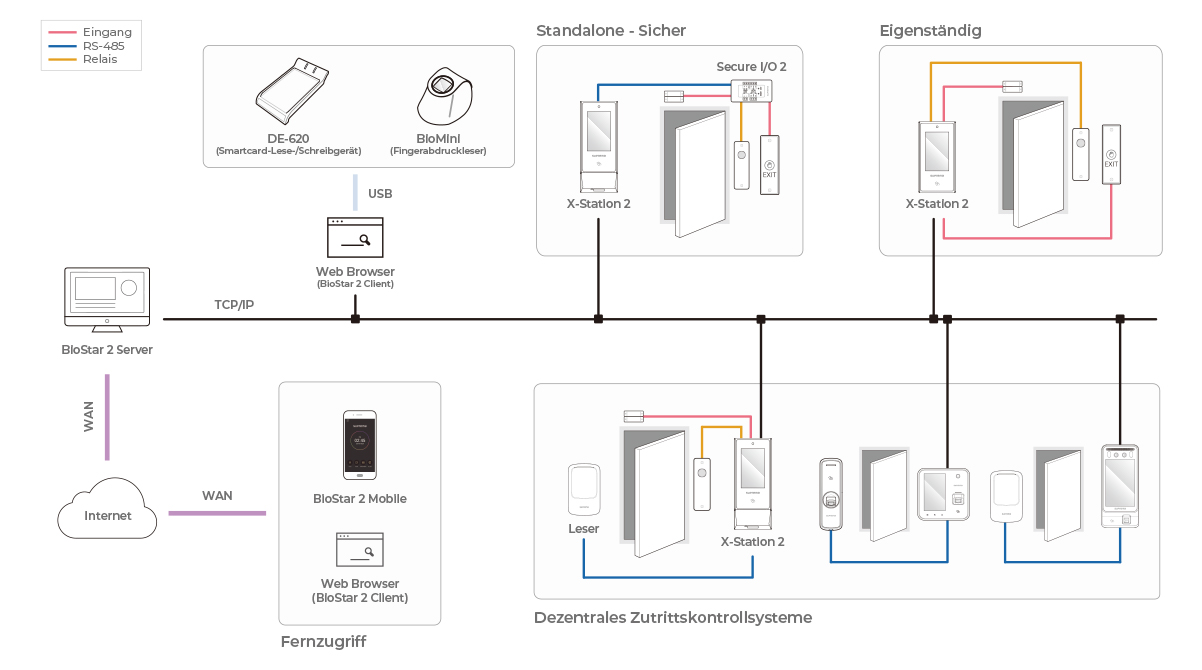

Konfiguration

X-Station2 Configuration

Technische Daten

Bildlauf nach links/rechts

Bildlauf nach links/rechts

Modellname

Authenifizierung

  • Biometrie

  • RF Option

  • RF-Lesereichweite 2)

  • Mobile Karte

  • QR/Barcode3)

  • Verschlüsselte Tastatur (PIN)

Schutz

  • IP-Bewertung

Fingerabdruck

  • Bildgröße

  • Auflösung

  • Vorlage

  • Extractor/Matcher

  • Sensorzertifizierungen

  • Lebendfingerer
    kennung

Kapazität

  • Max. Benutzer

  • Benutzer (1:N)

  • Benutzer (1:1)

  • Textprotokoll

  • Bildprotokoll

Allgemein

  • CPU

  • Speicher

  • Krypto-Chip

  • LCD-Typ

  • LCD-Auflösung

  • Kamera

  • Ton

  • Betriebstemperatur

  • Lagertemperatur

  • Luftfeuchtigkeit im Betrieb

  • Luftfeuchtigkeit bei Lagerung

  • Gewicht

  • Abmessungen (B x H x T, mm)

  • Zertifikate

Schnittstelle

  • Ethernet

  • RS-485

  • RS-485-Kommunikationsprotokoll

  • Wiegand

  • TTL-Eingang

  • Relais

  • USB

  • PoE

  • Sabotage

Elektrik

  • Leistung

XS2-DPB

N/A

125kHz EM & 13.56MHz MIFARE, MIFARE Plus, DESFire, DESFire EV1/EV2/EV31), FeliCa

MIFARE/DESFire/EM: 50 mm, Felica: 30 mm

NFC, BLE

Unterstützt4)

Unterstützt

IP65

N/A

N/A

N/A

N/A

N/A

N/A

500,0005)

N/A

Karte: 500,000
PIN: 500,000

5,000,000

50,000

1.5 GHz Quad Core

16 GB Flash + 1 GB RAM

Unterstützt

4" IPS color LCD

480 x 800

CMOS 2M pixels / 1600 x 1200

24 bit

-20°C ~ 50°C

-40°C ~ 70°C

0 % ~ 80 %, non-condensing

0 % ~ 90 %, non-condensing

Device: 280 g
67 g (Including washer and bolt)

82 x 159 x 25.9 (mm)

CE, UKCA, KC, FCC, IC, RCM, BIS, ANATEL, SIG, TELEC, RoHS, REACH, WEEE

Unterstützt (10/100 Mbps, auto MDI/MDI-X)

1-Kanal Host oder Slave (wählbar)

OSDP V2 Compliant

1-Kanal Eingang oder Ausgang (wählbar)

2 Eingänge

1 Relais

USB 2.0 (Host)

Unterstützt (IEEE 802.3af konform)

Unterstützt

Spannung: 12V DC, Strom: Max. 0,8A
Spannung: 24V DC, Strom: Max. 0.5A

XS2-QDPB

N/A

125kHz EM & 13.56MHz MIFARE, MIFARE Plus, DESFire, DESFire EV1/EV2/EV31), FeliCa

MIFARE/DESFire/EM: 50 mm, Felica: 30 mm

NFC, BLE

Unterstützt

Unterstützt

IP65

N/A

N/A

N/A

N/A

N/A

N/A

500,0005)

N/A

Karte: 500,000
PIN: 500,000

5,000,000

50,000

1.5 GHz Quad Core

16 GB Flash + 1 GB RAM

Unterstützt

4" IPS color LCD

480 x 800

CMOS 2M Pixel / 1600 x 1200

24 bit

-20°C ~ 50°C

-40°C ~ 70°C

0 % ~ 80 %, non-condensing

0 % ~ 90 %, non-condensing

Device: 343 g
88 g (Including washer and bolt)

82 x 203 x 33.9 (mm)

CE, UKCA, KC, FCC, IC, RCM, BIS, ANATEL, SIG, TELEC, RoHS, REACH, WEEE

Unterstützt (10/100 Mbps, auto MDI/MDI-X)

1-Kanal Host oder Slave (wählbar)

OSDP V2 Compliant

1-Kanal Eingang oder Ausgang (wählbar)

2 Eingänge

1 Relais

USB 2.0 (Host)

Unterstützt (IEEE 802.3af konform)

Unterstützt

Spannung: 12V DC, Strom: Max. 0,8A
Spannung: 24V DC, Strom: Max. 0.5A

XS2-ODPB

Fingerabdruck

125kHz EM & 13.56MHz MIFARE, MIFARE Plus, DESFire, DESFire EV1/ EV2/EV31), FeliCa

MIFARE/DESFire/EM: 50 mm, Felica: 30 mm

NFC, BLE

Unterstützt4)

Unterstützt

IP65

300 x 400 pixels

500 dpi

SUPREMA / ISO19794-2, ANSI-378

MINEX certified and compliant

FBI PIV and FBI Mobile ID FAP20

Unterstützt (SW-based)

500,0005)

100,000

Fingerabdruck: 500,000
Karte: 500,000
PIN: 500,000

5,000,000

50,000

1.5 GHz Quad Core

16 GB Flash + 1 GB RAM

Unterstützt

4" IPS color LCD

480 x 800

CMOS 2M pixels / 1600 x 1200

24 bit

-20°C ~ 50°C

-40°C ~ 70°C

0 % ~ 80 %, non-condensing

0 % ~ 90 %, non-condensing

Device: 375 g
Bracket: 86 g (Including washer and bolt)

82 x 208.5 x 53 (Unten) / 25.9 (Oben) (mm)

CE, UKCA, KC, FCC, IC, RCM, BIS, ANATEL, SIG, RoHS, REACH, WEEE

Unterstützt (10/100 Mbps, auto MDI/MDI-X)

1-Kanal Host oder Slave (wählbar)

OSDP V2 Compliant

1-Kanal Eingang oder Ausgang (wählbar)

2 Eingänge

1 Relais

USB 2.0 (Host)

Unterstützt (IEEE 802.3af konform)

Unterstützt

Spannung: 12V DC, Strom: Max. 0,8A
Spannung: 24V DC, Strom: Max. 0.5A

XS2-APB

N/A

125kHz EM, HID Prox & 13.56MHz MIFARE, MIFARE Plus, DESFire, DESFire EV1/EV2/EV31), FeliCa, iCLASS SE/SR/Seos

MIFARE/DESFire/HID Prox/HID iCLASS/EM: 50 mm, Felica: 30 mm

NFC, BLE

Unterstützt4)

Unterstützt

IP65

N/A

N/A

N/A

N/A

N/A

N/A

500,0005)

N/A

Karte: 500,000
PIN: 500,000

5,000,000

50,000

1.5 GHz Quad Core

16 GB Flash + 1 GB RAM

Unterstützt

4" IPS color LCD

480 x 800

CMOS 2M Pixel / 1600 x 1200

24 bit

-20°C ~ 50°C

-40°C ~ 70°C

0 % ~ 80 %, non-condensing

0 % ~ 90 %, non-condensing

Device: 280 g
67 g (Including washer and bolt)

82 x 159 x 25.9 (mm)

CE, UKCA, KC, FCC, IC, RCM, BIS, ANATEL, SIG, TELEC, RoHS, REACH, WEEE

Unterstützt (10/100 Mbps, auto MDI/MDI-X)

1-Kanal Host oder Slave (wählbar)

OSDP V2 Compliant

1-Kanal Eingang oder Ausgang (wählbar)

2 Eingänge

1 Relais

USB 2.0 (Host)

Unterstützt (IEEE 802.3af konform)

Unterstützt

Spannung: 12V DC, Strom: Max. 0,8A
Spannung: 24V DC, Strom: Max. 0.5A

XS2-QAPB

N/A

125kHz EM, HID Prox & 13.56MHz MIFARE, MIFARE Plus, DESFire, DESFire EV1/EV2/EV31), FeliCa, iCLASS SE/SR/Seos

MIFARE/DESFire/HID Prox/HID iCLASS/EM: 50 mm, Felica: 30 mm

NFC, BLE

Unterstützt

Unterstützt

IP65

N/A

N/A

N/A

N/A

N/A

N/A

500,0005)

N/A

Karte: 500,000
PIN: 500,000

5,000,000

50,000

1.5 GHz Quad Core

16 GB Flash + 1 GB RAM

Unterstützt

4" IPS color LCD

480 x 800

CMOS 2M Pixel / 1600 x 1200

24 bit

-20°C ~ 50°C

-40°C ~ 70°C

0 % ~ 80 %, non-condensing

0 % ~ 90 %, non-condensing

Device: 343 g
88 g (Including washer and bolt)

82 x 203 x 33.9 (mm)

CE, UKCA, KC, FCC, IC, RCM, BIS, ANATEL, SIG, TELEC, RoHS, REACH, WEEE

Unterstützt (10/100 Mbps, auto MDI/MDI-X)

1-Kanal Host oder Slave (wählbar)

OSDP V2 Compliant

1-Kanal Eingang oder Ausgang (wählbar)

2 Eingänge

1 Relais

USB 2.0 (Host)

Unterstützt (IEEE 802.3af konform)

Unterstützt

Spannung: 12V DC, Strom: Max. 0,8A
Spannung: 24V DC, Strom: Max. 0.5A

XS2-OAPB

Fingerabdruck

125kHz EM, HID Prox & 13.56MHz MIFARE, MIFARE Plus, DESFire, DESFire EV1/EV2/EV31), FeliCa, iCLASS SE/SR/Seos

MIFARE/DESFire/HID Prox/HID iCLASS/EM: 50 mm, Felica: 30 mm

NFC, BLE

Unterstützt4)

Unterstützt

IP65

300 x 400 pixels

500 dpi

SUPREMA / ISO19794-2, ANSI-378

MINEX certified and compliant

FBI PIV and FBI Mobile ID FAP20

Unterstützt (SW-based)

500,0005)

100,000

Fingerabdruck: 500,000
Karte: 500,000
PIN: 500,000

5,000,000

50,000

1.5 GHz Quad Core

16 GB Flash + 1 GB RAM

Unterstützt

4" IPS color LCD

480 x 800

CMOS 2M Pixel / 1600 x 1200

24 bit

-20°C ~ 50°C

-40°C ~ 70°C

0 % ~ 80 %, non-condensing

0 % ~ 90 %, non-condensing

Device: 375 g
Bracket: 86 g (Including washer and bolt)

82 x 208.5 x 53 (Unten) / 25.9 (Oben) (mm)

CE, UKCA, KC, FCC, IC, RCM, BIS, ANATEL, SIG, RoHS, REACH, WEEE

Unterstützt (10/100 Mbps, auto MDI/MDI-X)

1-Kanal Host oder Slave (wählbar)

OSDP V2 Compliant

1-Kanal Eingang oder Ausgang (wählbar)

2 Eingänge

1 Relais

USB 2.0 (Host)

Unterstützt (IEEE 802.3af konform)

Unterstützt

Spannung: 12V DC, Strom: Max. 0,8A
Spannung: 24V DC, Strom: Max. 0.5A

1)DESFire EV2/EV3-Karten werden durch die Abwärtskompatibilität zu DESFire EV1-Karten unterstützt. Die CSN- und Smartcard-Funktionen sind mit der X-Station 2 kompatibel.

2)Die Reichweite der RFID Lesung variiert je nach Installationsumgebung.

3)Unterstützt QR/Barcodes, die aus bis zu 32 ASCII-Codezeichenfolgen bestehen.

4)Erfordert eine separate Lizenz.

5)Die Anzahl der registrierten Benutzer ohne Berechtigungsdaten.
